Poste de conduite69
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

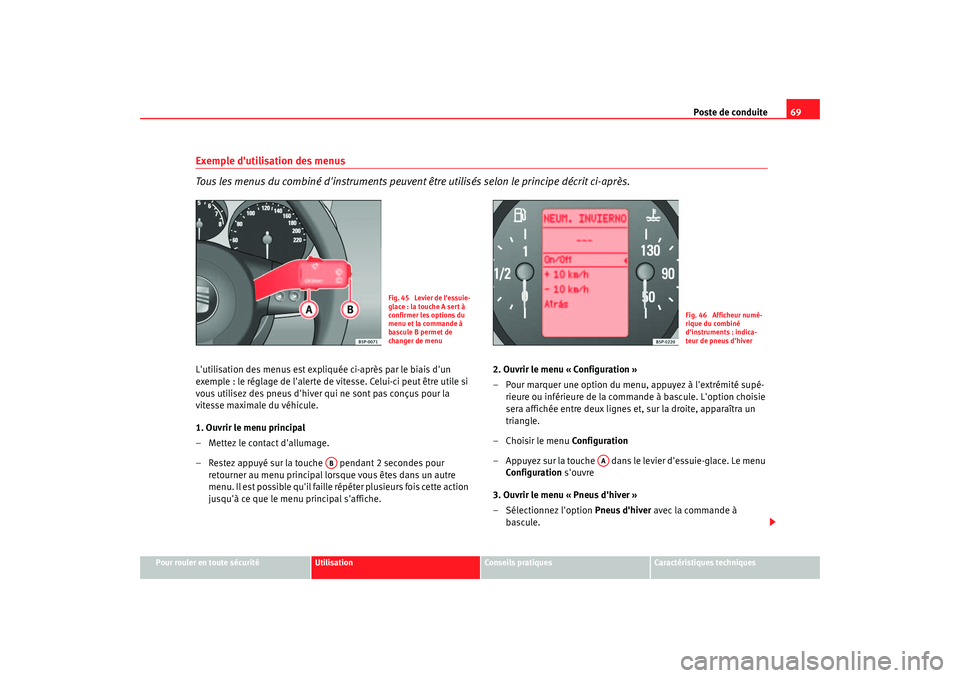

Exemple d'utilisation des menus
Tous les menus du combiné d'instruments peuvent être utilisés selon le principe décrit ci-après.L'utilisation des menus est expliquée ci-après par le biais d'un
exemple : le réglage de l'alerte de vitesse. Celui-ci peut être utile si
vous utilisez des pneus d'hiver qui ne sont pas conçus pour la
vitesse maximale du véhicule.
1. Ouvrir le menu principal
– Mettez le contact d'allumage.
– Restez appuyé sur la touche pendant 2 secondes pour
retourner au menu principal lorsque vous êtes dans un autre
menu. Il est possible qu'il faille répéter plusieurs fois cette action
jusqu'à ce que le menu principal s'affiche. 2. Ouvrir le menu « Configuration »
– Pour marquer une option du menu, appuyez à l'extrémité supé-
rieure ou inférieure de la commande à bascule. L'option choisie
sera affichée entre deux lignes et, sur la droite, apparaîtra un
triangle.
–Choisir le menu Configuration
– Appuyez sur la touche dans le levier d'essuie-glace. Le menu Configuration s'ouvre
3. Ouvrir le menu « Pneus d'hiver »
– Sélectionnez l'option Pneus d'hiver avec la commande à
bascule.
Fig. 45 Levier de l'essuie-
glace : la touche A sert à
confirmer les options du
menu et la commande à
bascule B permet de
changer de menu
Fig. 46 Afficheur numé-
rique du combiné
d'instruments : indica-
teur de pneus d'hiver
AB
AA
Altea frances Seite 69 Montag, 3. Oktober 2005 5:19 17
Page 72 of 302
Poste de conduite
70

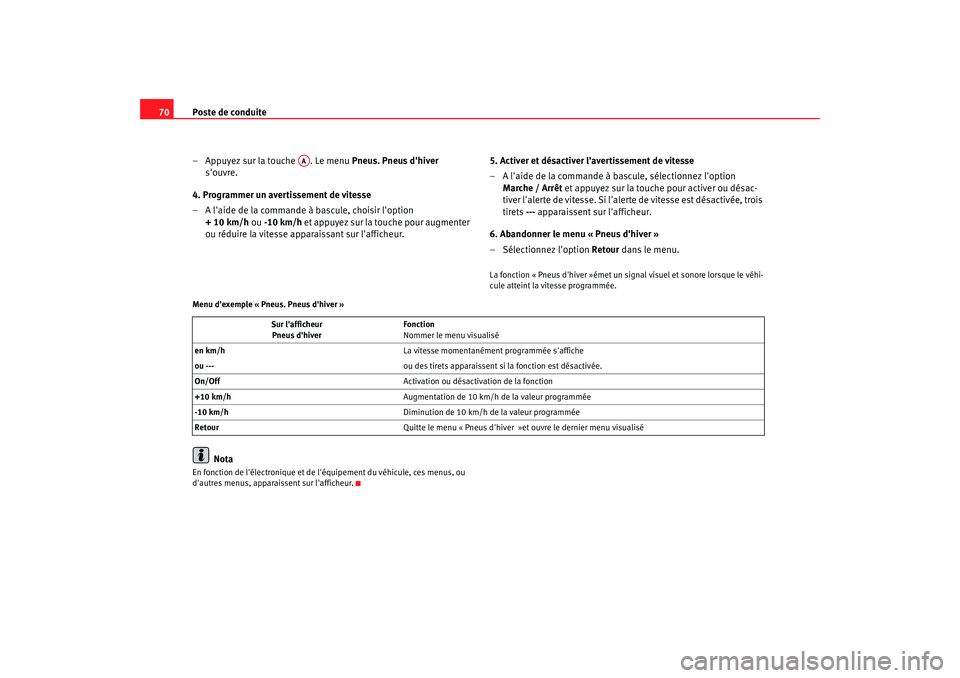

– Appuyez sur la touche . Le menu Pneus. Pneus d'hiver
s'ouvre.
4. Programmer un avertissement de vitesse
– A l'aide de la commande à bascule, choisir l'option +10km/h ou -10 km/h et a
ppuyez sur la touche pour augmenter
ou réduire la vitesse apparaissant sur l'afficheur. 5. Activer et désactiver l'avertissement de vitesse
– A l'aide de la commande à bascule, sélectionnez l'option
Marche / Arrêt et appuyez sur la touche pour activer ou désac-
tiver l'alerte de vitesse. Si l'aler te de vitesse est désactivée, trois
tirets --- apparaissent sur l'afficheur.
6. Abandonner le menu « Pneus d'hiver »
– Sélectionnez l'option Retour dans le menu.
La fonction « Pneus d'hiver »émet un sign al visuel et sonore lorsque le véhi-
cule atteint la vitesse programmée.
Menu d'exemple « Pneus. Pneus d'hiver »
Nota
En fonction de l'électronique et de l'équipement du véhicule, ces menus, ou
d'autres menus, apparaissent sur l'afficheur.
AA
Sur l'afficheur
Pneus d'hiver Fonction
Nommer le menu visualisé
en km/h La vitesse momentanément programmée s'affiche
ou --- ou des tirets apparaissent si la fonction est désactivée.
On/Off Activation ou désactivation de la fonction
+10 km/h Augmentation de 10 km/h de la valeur programmée
-10 km/h Diminution de 10 km/h de la valeur programmée
Retour Quitte le menu « Pneus d'hiver »et ouvre le dernier menu visualisé
Altea frances Seite 70 Montag, 3. Oktober 2005 5:19 17
Page 73 of 302
Poste de conduite71
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

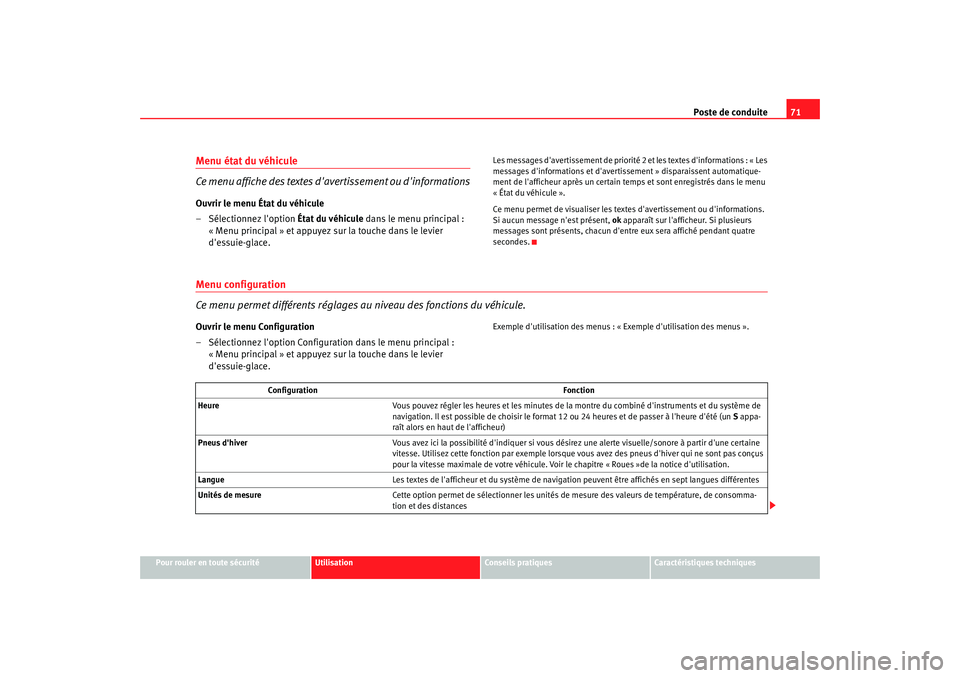

Menu état du véhicule
Ce menu affiche des textes d'avertissement ou d'informationsOuvrir le menu État du véhicule
– Sélectionnez l'option État du véhicule dans le menu pr inci
pal :
« Menu principal » et appuyez sur la touche dans le levier
d'essuie-glace.
Les me ssages d'aver tis sement de priorité
2 et les textes d'inf
ormations : « Les
messa
ges d'informations et d'avertissement » disparaissent automatique-
ment de l'afficheur après un certain temps et sont enregistrés dans le menu
« État du véhicule ».
Ce menu permet de visualiser les text es d'avertissement ou d'informations.
Si aucun message n'est présent, ok apparaît sur l'afficheur. Si plusieurs
messages sont présents, chacun d'entr e eux sera affiché pendant quatre
secondes.
Menu configuration
Ce menu permet différents réglages au niveau des fonctions du véhicule.Ouvrir le menu Configuration
– Sélectionnez l'option Configura tion dans le menu princ i
pal :
« Menu principa
l » et appuyez sur la touche dans le levier
d'essuie-glace.
Exemple d'utilisat ion des menus : «
E xemple d '
utilisation des menus ».
Configuration Fonction
Heure Vous pouvez régler les heures et les minutes de la montre du combiné d'instruments et du système de
navigation. Il est possible de choisir le format 12 ou 24 heures et de passer à l'heure d'été (un S appa-
raît alors en haut de l'afficheur)
Pneus d'hiver Vous avez ici la possibilité d'indiquer si vous désirez une alerte visuelle/sonore à partir d'une certaine
vitesse. Utilisez cette fonction par exemple lorsque vous avez des pneus d'hiver qui ne sont pas conçus
pour la vitesse maximale de votre véhicule. Voir le chapitre « Roues »de la notice d'utilisation.
Langue Les textes de l'afficheur et du système de navigation peuvent être affichés en sept langues différentes
Unités de mesure Cette option permet de sélectionner les unités de mesure des valeurs de température, de consomma-
tion et des distances
Altea frances Seite 71 Montag, 3. Oktober 2005 5:19 17
Page 74 of 302
Poste de conduite
72

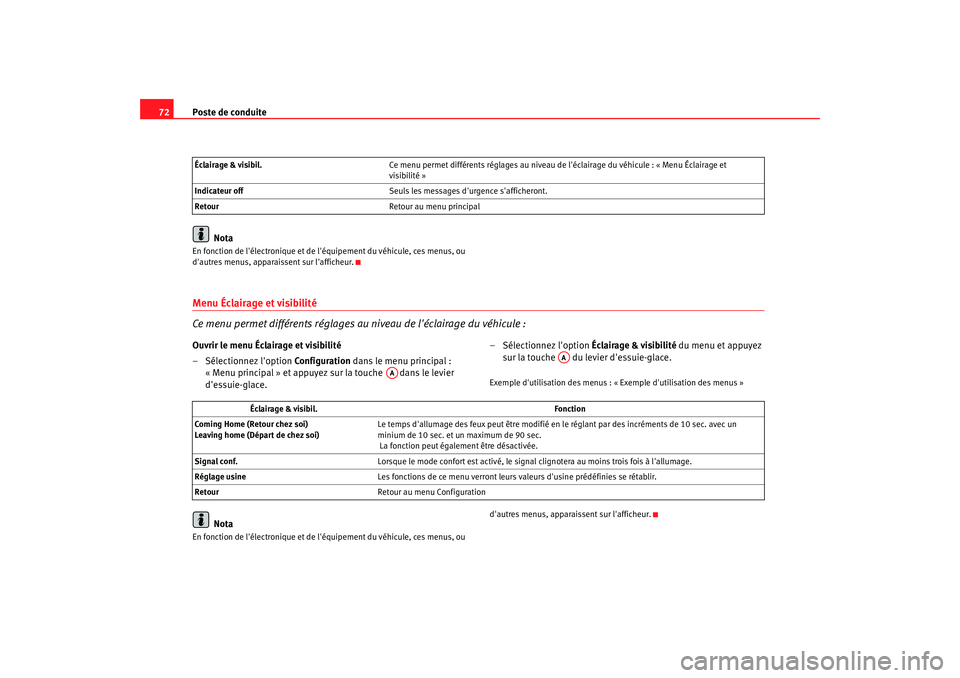

NotaEn fonction de l'électronique et de l'équipement du véhicule, ces menus, ou
d'autres menus, apparaissent sur l'afficheur.Menu Éclairage et visibilité
Ce menu permet différents réglages au niveau de l'éclairage du véhicule :Ouvrir le menu Éclairage et visibilité
– Sélectionnez l'option Configuration dans le menu principal :
« Menu principal » et appuyez sur la touche dans le levier
d'essuie-glace. – Sélectionnez l'option
Éclairage & visibilité du menu et appuyez
sur la touche du levier d'essuie-glace.
Exemp le d'uti lis ation des menus : « Ex
emple d'utilis
ation des menus »
Nota
En fonction de l'électronique et de l'équipement du véhicule, ces menus, ou d'autres menus, apparaissent sur l'afficheur.
Éclairage & visibil.
Ce menu permet différents réglages au niveau de l'éclairage du véhicule : « Menu Éclairage et
visibilité »
Indicateur off Seuls les messages d'urgence s'afficheront.
Retour Retour au menu principal
AA
AA
Éclairage & visibil. Fonction
Coming Home (Retour chez soi)
Leaving home (Départ de chez soi) Le temps d'allumage des feux peut être modifié en
le réglant par des incréments de 10 sec. avec un
minium de 10 sec. et un maximum de 90 sec.
La fonction peut également être désactivée.
Signal conf. Lorsque le mode confort est activé, le signal clignotera au moins trois fois à l'allumage.
Réglage usine Les fonctions de ce menu verront leurs valeurs d'usine prédéfinies se rétablir.
Retour Retour au menu Configuration
Altea frances Seite 72 Montag, 3. Oktober 2005 5:19 17
Page 75 of 302
Poste de conduite73
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

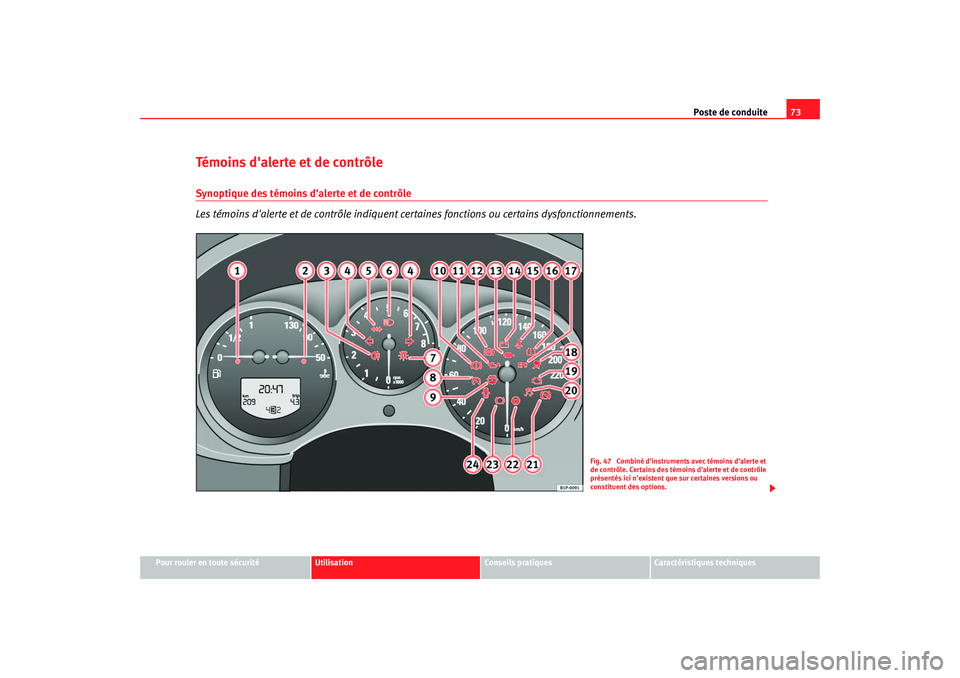

Témoins d'alerte et de contrôleSynoptique des témoins d'alerte et de contrôle
Les témoins d'alerte et de contrôle indiquent ce rtaines fonctions ou certains dysfonctionnements.
Fig. 47 Combiné d'instruments avec témoins d'alerte et
de contrôle. Certains des témoins d'alerte et de contrôle
présentés ici n'existent que sur certaines versions ou
constituent des options.
Altea frances Seite 73 Montag, 3. Oktober 2005 5:19 17
Page 76 of 302
Poste de conduite
74

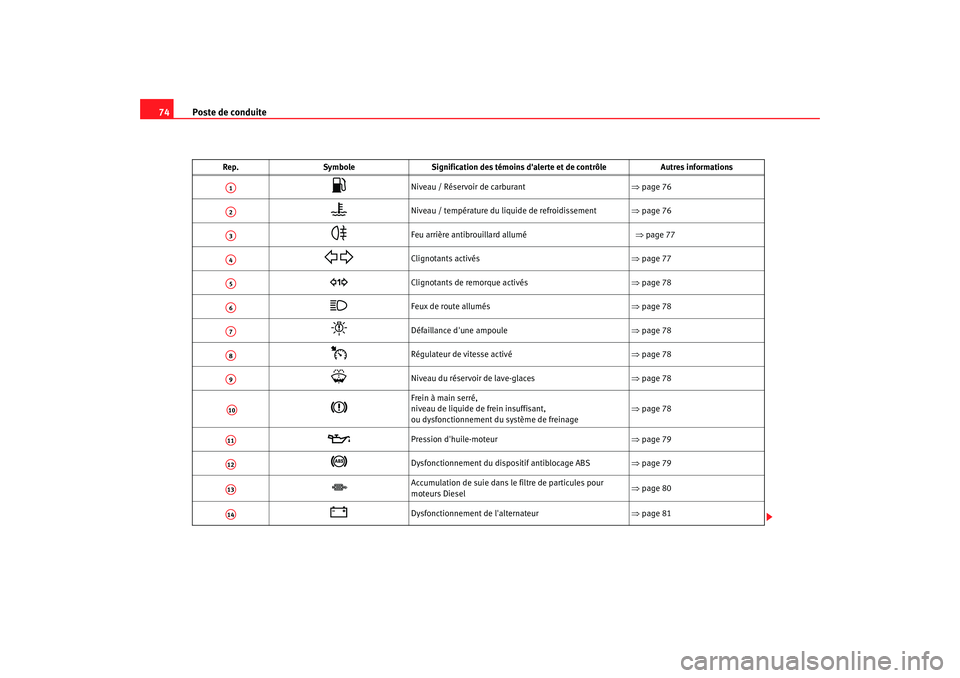

Rep. Symbole Signification des témoins d'al erte et de contrôle Autres informations
Niveau / Réservoir de carburant ⇒page 76
Niveau / température du liquide de refroidissement ⇒page 76
Feu arrière antibrouillard allumé ⇒ page 77
Clignotants activés ⇒page 77
Clignotants de remorque activés ⇒page 78
Feux de route allumés ⇒page 78
Défaillance d'une ampoule ⇒page 78
Régulateur de vitesse activé ⇒page 78
Niveau du réservoir de lave-glaces ⇒page 78
Frein à main serré,
niveau de liquide de frein insuffisant,
ou dysfonctionnement du système de freinage ⇒
page 78
Pression d'huile-moteur ⇒page 79
Dysfonctionnement du dispositif antiblocage ABS ⇒page 79
Accumulation de suie dans le filtre de particules pour
moteurs Diesel ⇒
page 80
Dysfonctionnement de l'alternateur ⇒page 81
A1A2A3A4A5A6A7A8A9A10A11A12A13A14
Altea frances Seite 74 Montag, 3. Oktober 2005 5:19 17
Page 77 of 302
Poste de conduite75
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

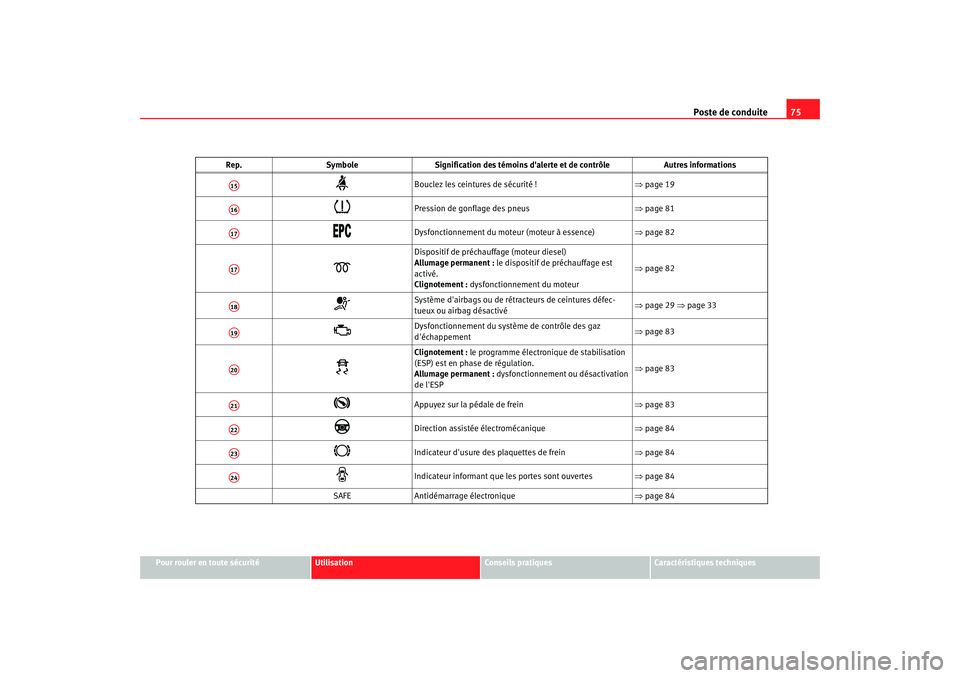

Bouclez les ceintures de sécurité ! ⇒page 19
Pression de gonflage des pneus ⇒page 81
Dysfonctionnement du moteur (moteur à essence) ⇒page 82
Dispositif de préchauffage (moteur diesel)
Allumage permanent : le dispositif de préchauffage est
activé.
Clignotement : dysfonctionnement du moteur ⇒
page 82
Système d'airbags ou de rétracteurs de ceintures défec-
tueux ou airbag désactivé ⇒
page 29 ⇒page 33
Dysfonctionnement du système de contrôle des gaz
d'échappement ⇒
page 83
Clignotement : le programme électronique de stabilisation
(ESP) est en phase de régulation.
Allumage permanent : dysfonctionnement ou désactivation
de l'ESP ⇒
page 83
Appuyez sur la pédale de frein ⇒page 83
Direction assistée électromécanique ⇒page 84
Indicateur d'usure des plaquettes de frein ⇒page 84
Indicateur informant que les portes sont ouvertes ⇒page 84
SAFE Antidémarrage électronique ⇒page 84
Rep.
Symbole Signification des témoins d'alerte et de contrôle Autres informations
A15A16A17A17A18A19A20A21A22A23A24
Altea frances Seite 75 Montag, 3. Oktober 2005 5:19 17
Page 78 of 302
Poste de conduite
76

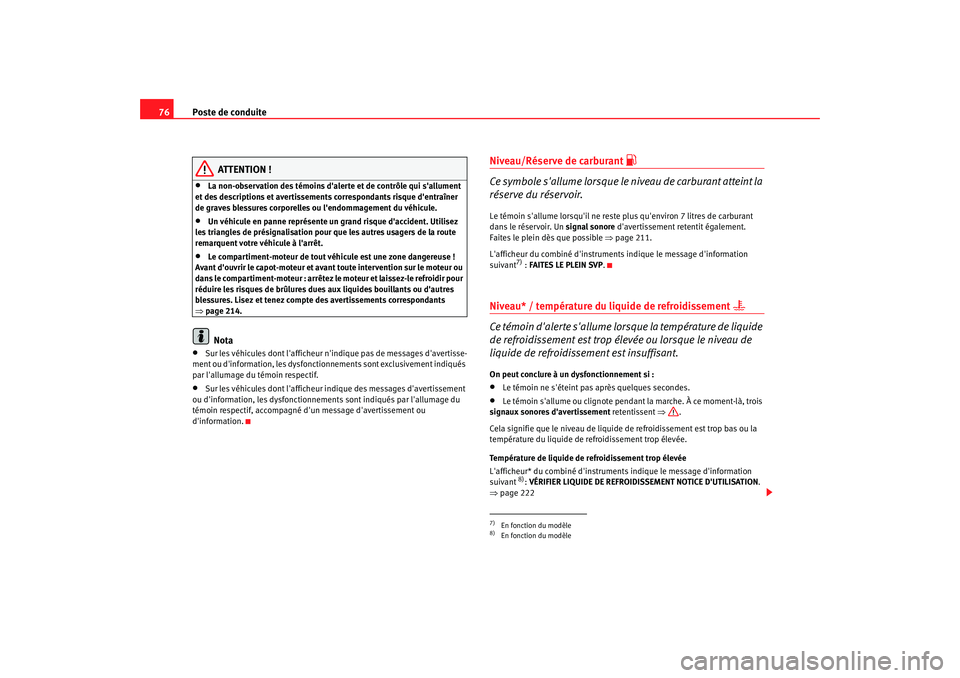

ATTENTION !
•
La non-observation des témoins d'aler te et de contrôle qui s'allument
et des descriptions et avertissements correspondants risque d'entraîner
de graves blessures corporelles ou l'endommagement du véhicule.
•
Un véhicule en panne représente un grand risque d'accident. Utilisez
les triangles de présignalisation pour que les autres usagers de la route
remarquent votre véhicule à l'arrêt.
•
Le compartiment-moteur de tout véhicule est une zone dangereuse !
Avant d'ouvrir le capot-moteur et avant toute intervention sur le moteur ou
dans le compartiment-moteur : arrêtez le moteur et laissez-le refroidir pour
réduire les risques de brûlures dues aux liquides bouillants ou d'autres
blessures. Lisez et tenez compte des avertissements correspondants
⇒ page 214.Nota
•
Sur les véhicules dont l'afficheur n'indique pas de messages d'avertisse-
ment ou d'information, les dysfonctio nnements sont exclusivement indiqués
par l'allumage du témoin respectif.
•
Sur les véhicules dont l'afficheur in dique des messages d'avertissement
ou d'information, les dysfonctionnements sont indiqués par l'allumage du
témoin respectif, accompagné d'un message d'avertissement ou
d'information.
Niveau/Réserve de carburant
Ce symbole s'allume lorsque le niveau de carburant atteint la
réserve du réservoir.Le témoin s'allume lorsqu'il ne reste plus qu'environ 7 litres de carburant
dans le réservoir. Un signal sonore d'avertissement retentit également.
Faites le plein dès que possible ⇒page 211.
L'afficheur du combiné d'instrument s indique le message d'information
suivant
7): FAITES LE PLEIN SVP.
Niveau* / température du liquide de refroidissement
Ce témoin d'alerte s'allume lorsque la température de liquide
de refroidissement est trop élevée ou lorsque le niveau de
liquide de refroidissement est insuffisant.On peut conclure à un dysfonctionnement si :•
Le témoin ne s'éteint pas après quelques secondes.
•
Le témoin s'allume ou clignote pendant la marche. À ce moment-là, trois
signaux sonores d'avertissement retentissent ⇒.
Cela signifie que le niveau de liquide de refroidissement est trop bas ou la
température du liquide de refroidissement trop élevée.
Température de liquide de refroidissement trop élevée
L'afficheur* du co mbiné d'instruments indique le message d'information
suivant
8): VÉRIFIER LIQUIDE DE REFROIDISSEMENT NOTICE D'UTILISATION .
⇒ page 222
7)En fonction du modèle8)En fonction du modèle
Altea frances Seite 76 Montag, 3. Oktober 2005 5:19 17
Page 79 of 302
Poste de conduite77
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
En premier lieu, vérifiez l'indicateur de température de liquide de refroidisse-
ment. Si l'aiguille se trouve dans la zone d'alerte, cela signifie que la tempé-
rature de liquide de refroidissement est trop élevée.
Arrêtez-vous, coupez le
moteur et laissez-le refroidir. Contrôlez le niveau de liquide de refroidisse-
ment.
Si le niveau de liquide de refroidissement est correct, une défaillance du
ventilateur du radiateur peut être la cause du dysfonctionnement. Contrôlez
le fusible du ventilateur de radiateur et faites-le remplacer si nécessaire
⇒ page 249.
Si, après une courte distance, le témoin s'allume de nouveau, ne poursuivez
pas votre route et coupez le moteur . Prenez contact avec un Service Tech-
nique ou avec un autre atelier spécialisé.
Niveau de liquide de refroidissement trop bas
L'afficheur* du combiné d'instruments indique le message d'information
suivant
9): STOP VÉRIFIER LIQUIDE DE REFROIDISSEMENT NOTICE
D'UTILISATION .
En premier lieu, vérifiez l'indicateur de température de liquide de refroidisse-
ment. Si l'aiguille se trouve dans la zone normale, faites l'appoint de liquide
de refroidissement dès que vous en avez l'occasion ⇒.ATTENTION !
•
Si, pour des raisons techniques, vous vous trouviez dans l'incapacité de
reprendre la route, garez votre véhicule à une distance de sécurité suffi-
sante de la circulation. Coupez le moteur, activez le signal de détresse et
placez le triangle de signalisation d'urgence.
•
N'ouvrez jamais le capot-moteur si vous voyez ou entendez de la vapeur
ou du liquide de refroidissement s'échapper du compartiment-moteur –
risque de brûlures ! Attendez que la vapeur ou le liquide de refroidissement
ne s'échappe plus.
•
Le compartiment-moteur de tout véhicule est une zone dangereuse !
Avant toute intervention dans le compartiment-moteur, coupez le moteur
et laissez-le refroidir. Tenez toujours compte des avertissements corres-
pondants ⇒page 214.
Feu arrière de brouillard
Lorsque le feu arrière de brouillard est allumé, le témoin
s'allume. Autres
remarques ⇒page 116.
Clignotants
Ce témoin clignote au même rythme que les clignotants.Le témoin gauche
ou droit
clignote suivant la direction choisie. Lorsque
le signal de détresse est activé, les deux témoins clignotent simultanément.
En cas de défaillance d'un clignotant su r le véhicule, le témoin clignote deux
fois plus vite.
Pour de plus amples indications sur les clignotants ⇒page 120.
9)En fonction du modèle
ATTENTION ! (suite)
Altea frances Seite 77 Montag, 3. Oktober 2005 5:19 17
Page 80 of 302
Poste de conduite
78Clignotants de remorque*
Ce témoin clignote au même rythme que les clignotants de la
remorque.Si une remorque a été attelée correctement au véhicule, le témoin
clignote lorsque vous activez les clignotants.
En cas de défaillance d'un clignotant sur la remorque, le témoin ne clignote
pas.
Feux de route
Ce témoin s'allume lorsque le s feux de route sont allumés.Le témoin
s'allume lorsque vous allumez le s feux de route ou que vous
faites un appel de projecteurs.
Autres remarques ⇒ page 120
Défaillance d'ampoule*
Le témoin s'allume lorsqu'une ampoule d'éclairage extérieur
du véhicule est défaillante.Le témoin
s'allume lorsqu'une ampoule d'éclairage extérieur du véhicule
(par ex. le feu de rout e gauche) est défaillante.
L'afficheur du combiné d'instruments indique le message d'information
suivant
10)
: FEU DE ROUTE GAUCHE DÉFECTUEUX
Régulateur de vitesse*
Ce témoin s'allume lorsque le régulateur de vitesse est activé.Le témoin
s'allume lorsque le régulateur de vitesse est activé. Pour de
plus amples indications sur le régulateur de vitesse ⇒page 179.
Liquide de lave-glace*
Ce témoin s'allume lorsque le niveau est insuffisant dans le
réservoir de liquide de lave-glace.Faites l'appoint de niveau de liquide dans le réservoir à la prochaine occasion
⇒page 225.
L'afficheur*du combiné d'instruments indique le message d'information
suivant
11)
: REMPLISSEZ LE RÉSERVOIR DU LAVE-GLACE
Système de freinage* / Frein à main
Le témoin d'alerte s'allume lorsque le frein à main est serré,
lorsque le niveau de liquide de frein est insuffisant ou en
présence d'un dysfonctionnement du système de freinage.
Quand le témoin
s'allume-t-il ?
•
Lorsque le frein à main est serré
10)En fonction du modèle
11)En fonction du modèle
Altea frances Seite 78 Montag, 3. Oktober 2005 5:19 17
